Com pot el filferro esmaltat de triple capa millorar l'aïllament elèctric i l'eficiència de la bobina

Huaying, un fabricant especialitzat de filferro aïllat, desenvolupaFilferro esmaltat de triple capaper a aplicacions que exigeixen un aïllament elèctric fiable, una conductivitat constant i un rendiment de bobinat precís. Entendre la seva construcció, procés de fabricació i criteris de selecció ajuda els enginyers i els equips de contractació a triar un cable adequat per a equips elèctrics i electrònics compactes.

El filferro esmaltat de triple capa està dissenyat per combinar la conductivitat elèctrica amb múltiples capes d'aïllament protector. El seu rendiment depèn de les dimensions del conductor, els materials de recobriment, el gruix de l'aïllament, l'adhesió i la consistència de fabricació. Per als enginyers que dissenyen transformadors, inductors, bobines i altres components electromagnètics, aquestes característiques influeixen en l'eficiència del bobinat, la fiabilitat elèctrica i l'estabilitat de funcionament a llarg termini. Aquesta guia explica els principis de funcionament, els avantatges clau, les consideracions de fabricació, els escenaris d'aplicació i els factors de compra associats amb el cable de bobinat aïllat de triple capa. També presenta les capacitats de producció de Huaying i ofereix preguntes pràctiques que els compradors haurien de fer abans de seleccionar una especificació de cable.

Taula de continguts

1. Què és el filferro esmaltat de triple capa?
2. Com funciona la seva estructura i composició del material?
3. Quins són els principals avantatges de rendiment?
4. Com es fabriquen filferro esmaltat de triple capa?
5. On s'utilitza el filferro esmaltat de triple capa?
6. Com compareu les especificacions dels cables?
7. Com haurien de seleccionar els compradors el cable adequat?
8. Què heu de saber sobre Huaying?
9. Preguntes freqüents
10. Conclusió

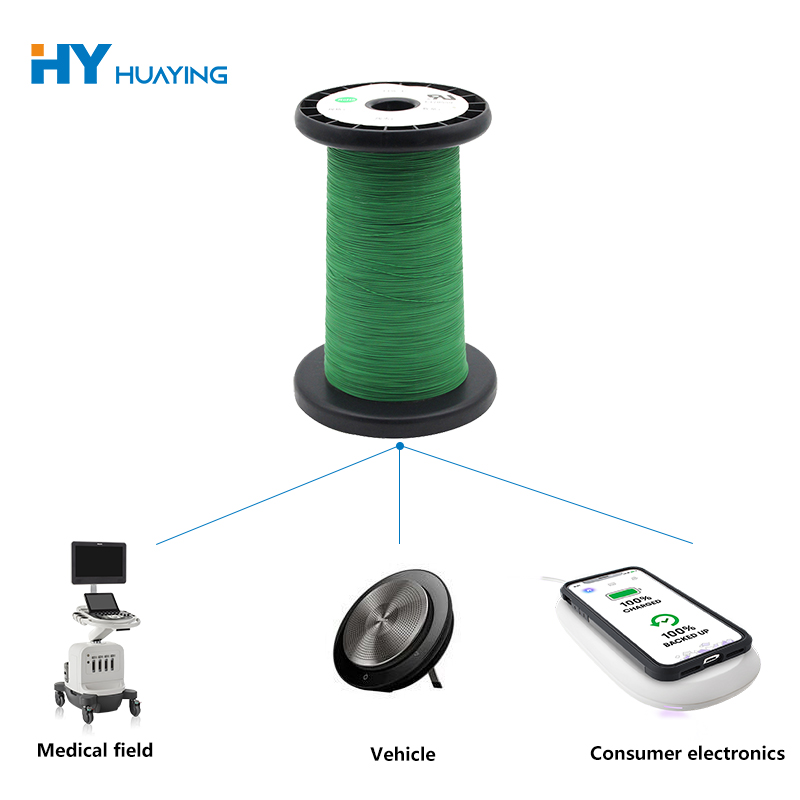

1. Què és el filferro esmaltat de triple capa?

El filferro esmaltat de triple capa és un cable conductor dissenyat amb múltiples recobriments o capes d'aïllament per ajudar a aïllar elèctricament el conductor dels components circumdants. Depenent del disseny del producte, el conductor pot estar fet de coure o un altre material conductor especificat, mentre que el sistema d'aïllament es selecciona segons els requisits elèctrics, tèrmics i mecànics.

A diferència d'un conductor protegit per un sol recobriment, un disseny d'aïllament de tres capes proporciona múltiples barreres protectores. Aquesta construcció pot millorar la fiabilitat de l'aïllament i ajudar els fabricants a desenvolupar components electromagnètics compactes on l'espai de bobinatge és limitat.

El terme no s'ha de confondre amb tots els tipus de cables de triple aïllament. El cable de bobinat esmaltat i el cable de triple aïllament poden tenir diferents sistemes de recobriment, mètodes de construcció i requisits de compliment. Per tant, els compradors haurien de verificar l'estructura exacta del producte en lloc de suposar que tots els cables de tres capes comparteixen característiques de rendiment idèntiques.

Per obtenir més informació sobre el producte disponible, visiteu la pàgina del producte de filferro esmaltat de triple capa Huaying.

2. Com funciona la seva estructura i composició del material?

El rendiment del cable de bobinat de triple capa depèn de com funcionen conjuntament el conductor i el sistema d'aïllament. Cada component contribueix a les característiques elèctriques i mecàniques globals del cable.

• Nucli conductor:Transporta el corrent elèctric a través del bobinatge. El material conductor, les dimensions de la secció transversal i la configuració del fil influeixen en la resistència elèctrica i la capacitat de transport de corrent.
• Capa d'aïllament primari:Proporciona una barrera elèctrica inicial entre el conductor i les espires o components adjacents.
• Capa intermèdia d'aïllament:Afegeix una altra barrera protectora i contribueix al sistema d'aïllament global.
• Capa d'aïllament exterior:Ajuda a protegir les capes subjacents durant la manipulació, el bobinat i el muntatge, subjecte a les propietats del material.

La composició real varia segons les especificacions del producte. La informació del producte de Huaying descriu un procés de fabricació que inclou pel·lícula de poliamida, recobriment en aerosol d'alt aïllament i fibra de vidre. Els compradors haurien de confirmar la seqüència precisa del material i la construcció del model seleccionat abans d'incorporar-lo al disseny.

El gruix de l'aïllament és especialment important. És possible que un aïllament massa prim no compleixi el rendiment dielèctric requerit, mentre que un aïllament innecessàriament gruixut pot augmentar el diàmetre del cable acabat i reduir l'espai disponible per a la bobina. Un disseny equilibrat admet tant la fiabilitat elèctrica com l'embalatge eficient dels components.

3. Quins són els principals avantatges de rendiment?

Aïllament elèctric fiable

Múltiples capes d'aïllament poden proporcionar protecció addicional contra el contacte elèctric entre conductors adjacents i components circumdants. La rigidesa dielèctrica real depèn dels materials d'aïllament, el gruix, la qualitat de producció i les condicions de prova. Els enginyers haurien de confirmar la tensió de resistència requerida i les normes aplicables abans d'aprovar un cable per a equips crítics per a la seguretat.

Potencial per a dissenys de bobinatge compacte

Quan el sistema d'aïllament compleix els requisits elèctrics de l'aplicació, una construcció de cables curosament optimitzada pot ajudar a reduir la necessitat de materials d'aïllament addicionals. L'estalvi d'espai resultant depèn del disseny dels components i dels requisits específics d'aïllament; no s'han d'assumir sense revisar els estàndards pertinents.

Qualitat de fabricació constant

Les dimensions uniformes dels conductors i els recobriments d'aïllament admeten un comportament previsible dels bobinatges. Els defectes de recobriment, els diàmetres inconsistents o la mala adherència poden crear problemes durant l'enrotllament automatitzat i poden afectar la fiabilitat del component acabat.

Consideracions de costos a llarg termini

La selecció de cables hauria de representar més que el preu de compra inicial. La qualitat constant pot ajudar a reduir els defectes de producció, la reelaboració i el manteniment associats amb fallades relacionades amb l'aïllament. El benefici real del cost depèn de les condicions d'aplicació, la vida útil del producte, el rendiment de fabricació i la qualitat dels materials alternatius que s'avaluen.

Aquests beneficis estan condicionats a triar una especificació adequada i verificar-ne el rendiment. Cap disseny d'aïllament elimina la necessitat d'una protecció elèctrica adequada, proves i disseny d'equips segurs.

4. Com es fabriquen filferro esmaltat de triple capa?

La consistència de fabricació és essencial perquè el conductor i l'aïllament han de romandre uniformes al llarg de la longitud del cable acabat. Huaying descriu diverses etapes importants en el seu procés de producció.

1. Trefilatge:El material conductor es dibuixa a les dimensions requerides. La qualitat de la superfície i la consistència dimensional són importants per a les operacions de recobriment posteriors.
2. Recuit:El tractament tèrmic controlat pot ajustar les propietats mecàniques del conductor, ajudant-lo a assolir les característiques necessàries per al bobinat i el processament posterior.
3. Aplicació d'aïllament:Els materials de recobriment o aïllants s'apliquen segons la construcció del producte especificada. La cobertura uniforme ajuda a limitar les taques primes i altres defectes potencials.
4. Control de gruix:El fabricant controla les dimensions de l'aïllament per aconseguir el diàmetre final i el rendiment elèctric requerits.
5. Curat:Quan el sistema de recobriment requereix curat, el processament controlat ajuda a desenvolupar les propietats de recobriment i l'adhesió desitjades.
6. Inspecció final:Els controls dimensionals, visuals, elèctrics i mecànics adequats ajuden a verificar la conformitat amb les especificacions del producte.

La pàgina del producte de Huaying informa d'una precisió de control de gruix de ± 0,005 mm per al seu procés de recobriment descrit. Els compradors han de confirmar la referència de mesura, el model aplicable i el mètode d'inspecció quan utilitzen aquesta figura com a requisit de contractació.

Per als equips d'enginyeria, la documentació de qualitat més útil inclou una especificació del producte definida, criteris d'inspecció, informació de traçabilitat quan estigui disponible i resultats de proves rellevants per a l'aplicació prevista.

5. On s'utilitza el filferro esmaltat de triple capa?

El cable de bobinat aïllat de triple capa es pot considerar per a productes elèctrics i electrònics en els quals la fiabilitat de l'aïllament, el bobinatge compacte i la conductivitat constant són importants. La idoneïtat depèn de les especificacions reals del cable i de les condicions de funcionament de l'equip.

• Transformadors:Els conductors de bobinatge han de complir els requisits de tensió, temperatura, aïllament i dimensions del component.
• Inductors i boques:El cable de bobinat adequat admet dissenys de components magnètics utilitzats en circuits de conversió i filtratge de potència.
• Fonts d'alimentació de commutació:Les característiques de l'aïllament i del conductor han de ser compatibles amb la freqüència de commutació, la tensió de tensió, les condicions tèrmiques i els requisits de seguretat aplicables.
• Equip electrònic:Els mòduls de potència compactes i altres conjunts elèctrics poden beneficiar-se d'un cable de bobinat seleccionat per a un espai d'instal·lació limitat.
• Sistemes elèctrics industrials:Els components de bobinat personalitzats requereixen especificacions de cables adaptades als seus cicles de treball i condicions ambientals.

Abans de seleccionar un cable per a qualsevol d'aquestes aplicacions, els enginyers haurien d'avaluar l'augment de la temperatura, l'estrès elèctric, la tensió del bobinat, la freqüència de funcionament, l'exposició a la humitat i els requisits de certificació rellevants. La idoneïtat d'un producte per a un transformador o font d'alimentació no estableix automàticament la idoneïtat per a cada disseny.

6. Com compareu les especificacions dels cables?

Comparar especificacions és més fiable que triar un cable basant-se només en el nom del seu producte. La taula següent resumeix els principals paràmetres que els compradors haurien de revisar.

Huaying publica exemples de configuracions de conductors, objectius de diàmetre global i valors de resistència del conductor a la seva pàgina de producte. Com que els valors són específics del model, els compradors haurien de consultar la taula d'especificacions original i sol·licitar confirmació abans d'utilitzar qualsevol xifra en els càlculs d'enginyeria.

Referència: especificacions de filferro esmaltat de triple capa de Huaying.

7. Com haurien de seleccionar els compradors el cable adequat?

L'elecció del cable correcte comença amb l'aplicació en lloc d'una afirmació general sobre el rendiment d'aïllament. Els equips de contractació i els enginyers de disseny poden utilitzar la llista de verificació següent per limitar les opcions adequades.

• Definiu els requisits elèctrics:Especifiqueu la tensió de treball, el corrent esperat, la freqüència, els requisits de resistència dielèctrica i la resistència acceptable.
• Confirmeu les condicions tèrmiques:Establiu la temperatura de funcionament esperada, l'augment de temperatura, el mètode de refrigeració i el cicle de treball.
• Comproveu les restriccions de bobinatge:Determineu la finestra de bobinatge disponible, el diàmetre acabat requerit, el radi de flexió i les limitacions de l'equip de producció.
• Comproveu el sistema d'aïllament:Sol·liciteu detalls sobre els materials de la capa, les toleràncies de gruix, l'adhesió i els mètodes de prova elèctrics rellevants.
• Reviseu les necessitats de compliment:Identificar les normes i homologacions necessàries per a l'equip acabat i el mercat de destinació.
• Avaluar la consistència de la producció:Pregunteu sobre els procediments d'inspecció, la consistència del lot, l'embalatge i la documentació de traçabilitat.
• Demaneu mostres quan escaigui:Proveu el cable de mostra mitjançant el procés de bobinat real i el disseny dels components abans d'aprovar la producció en volum.

Una consulta tècnica clara hauria d'incloure dibuixos o objectius dimensionals, demanda anual o per lots, condicions d'operació, estàndards requerits i qualsevol embalatge especial o expectativa de lliurament. Aquesta informació ajuda un proveïdor a determinar si un model existent és adequat o si una especificació personalitzada necessita una avaluació.

8. Què hauries de saber sobre Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. subministra productes de filferro aïllat i descriu el seu enfocament en el desenvolupament de productes, la qualitat de fabricació i l'assistència al client. Segons la informació del producte de l'empresa, el seu procés de producció de filferro esmaltat de triple capa inclou trefilatge, recuit, aplicació d'aïllament, curat controlat i control dimensional.

La companyia també informa de tenir més de 10 patents i un equip d'R+D de més de 20 persones. Aquestes xifres comunicades per l'empresa proporcionen antecedents sobre les seves capacitats de desenvolupament declarades, però els compradors haurien de sol·licitar la documentació rellevant quan es requereixin la propietat de la patent, les qualificacions tècniques o altres proves per a l'aprovació del proveïdor.

Quan avalueu Huaying o un altre proveïdor de cable, els equips de compres haurien de tenir en compte més que les credencials de l'empresa. Les preguntes més importants es refereixen a si el cable proposat coincideix amb l'aplicació, si els registres de qualitat requerits estan disponibles i si les mostres i els lots de producció poden complir de manera coherent amb l'especificació acordada.

Per obtenir detalls específics del producte, utilitzeu la pàgina oficial de filferro esmaltat de triple capa de Huaying com a punt de partida per a una discussió tècnica.

9. Preguntes freqüents

1. Quin és l'objectiu principal del filferro esmaltat de triple capa?

El seu objectiu principal és combinar un nucli conductor amb múltiples capes d'aïllament, ajudant a separar el conductor elèctricament dels girs adjacents i dels components circumdants. El nivell de protecció real depèn de la construcció del cable, les propietats del material i els resultats de les proves verificades.

2. El filferro esmaltat de triple capa és el mateix que el filferro de triple aïllament?

No necessàriament. Els termes poden descriure productes relacionats, però el conductor, els materials d'aïllament, el mètode de recobriment i els requisits de compliment poden diferir. Confirmeu sempre la construcció detallada i l'estàndard de producte aplicable abans de tractar els dos com a intercanviables.

3. Quins factors determinen el rendiment elèctric del cable?

Els factors importants inclouen el material i les dimensions del conductor, la resistència elèctrica, el gruix de l'aïllament, la rigidesa dielèctrica, la classificació de la temperatura i la consistència de fabricació. El rendiment s'ha d'avaluar utilitzant les especificacions i les condicions de prova rellevants per a l'equip previst.

4. Es pot personalitzar el filferro esmaltat de triple capa?

La personalització pot ser possible en funció de les capacitats del fabricant i els requisits de producció. Els compradors haurien de proporcionar la mida del conductor objectiu, el diàmetre acabat, els requisits d'aïllament, els paràmetres elèctrics i la quantitat de comanda esperada per determinar la viabilitat.

5. Com poden els compradors verificar la qualitat del producte abans de fer una comanda a granel?

Sol·liciteu la fitxa tècnica actual, els registres d'inspecció pertinents i la documentació de compliment disponible. Si escau, avalueu les mostres mitjançant controls dimensionals, assaigs de bobinats i proves elèctriques realitzades segons els requisits de l'aplicació.

6. Quina informació s'ha d'incloure en una sol·licitud de pressupost?

Incloeu el model o dibuix de cable necessari, les dimensions del conductor, la construcció de l'aïllament, el rendiment elèctric objectiu, les normes aplicables, la quantitat de la comanda, la destinació de lliurament i qualsevol requisit de prova o embalatge. Una sol·licitud completa fa que l'avaluació tècnica i la cotització siguin més eficients.

10. Conclusió

El filferro esmaltat de triple capa pot suportar dissenys elèctrics que requereixen un aïllament fiable, una conductivitat constant i un bobinat eficient. La selecció del producte adequat requereix una comparació acurada de les dimensions del conductor, la construcció de l'aïllament, el rendiment dielèctric, els límits tèrmics i la qualitat de fabricació. En confirmar aquests factors abans de la producció, els enginyers i els equips d'adquisicions poden reduir els desajustos d'especificacions i prendre decisions de compra més informades. Si proveu de cables aïllats per a transformadors, inductors o altres aplicacions elèctriques,contacteu amb Huayingper discutir els vostres requisits tècnics, sol·licitar especificacions del producte i explorar una solució adequada per al vostre projecte.
